الوصف

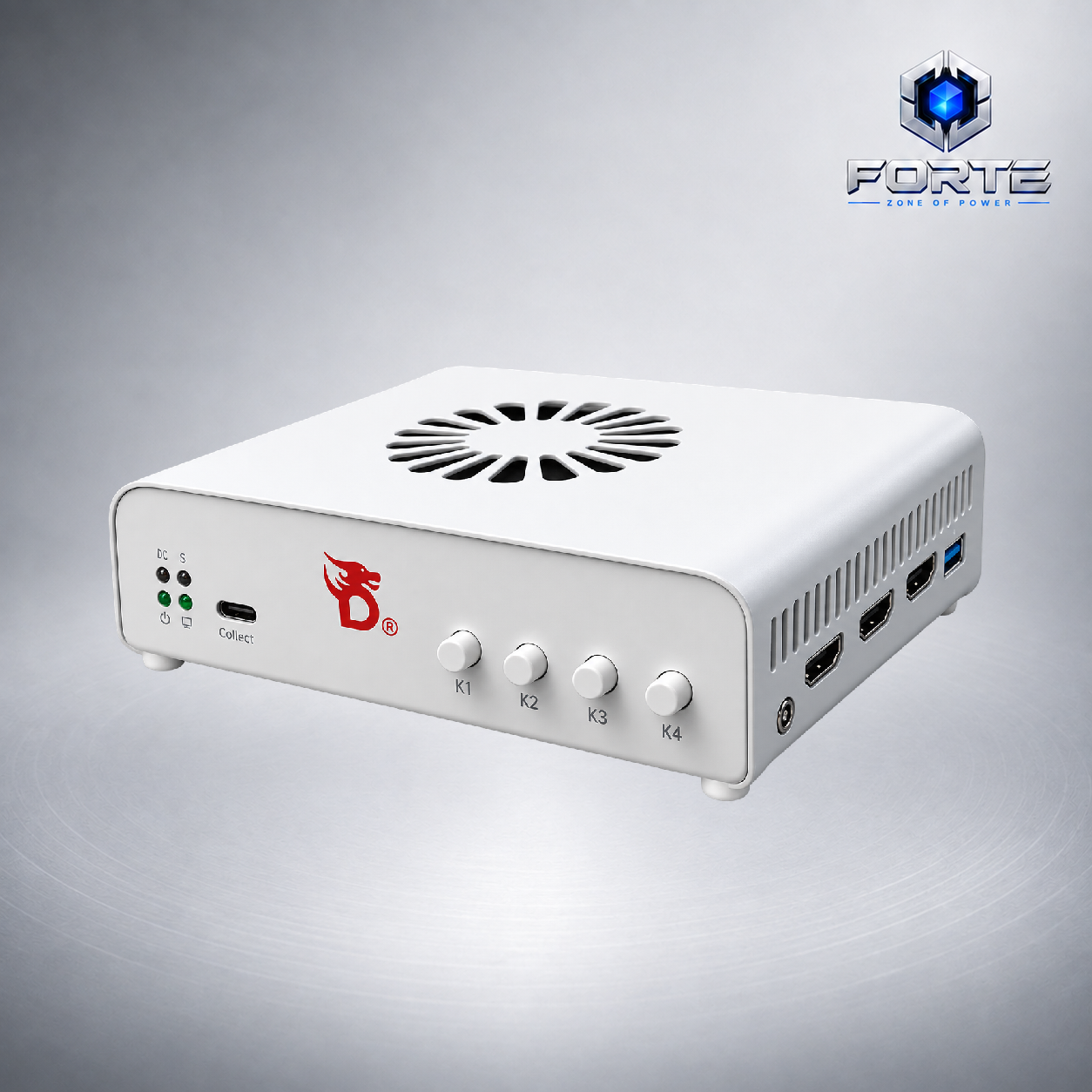

يمثل DC505 الجيل المطور من أجهزة دمج الفيديو عالية الدقة، ويجمع بين دمج إشارات العرض بمعدلات تحديث مرتفعة، والتقاط الفيديو والصوت، وإدارة بيانات EDID ضمن منصة عتادية واحدة. صُمم الجهاز لتجهيزات الألعاب والبث المباشر وصناعة المحتوى والعروض الاحترافية والاختبارات الهندسية والتطبيقات الصناعية التي تتطلب توافقًا متقدمًا بين مصدر الإشارة والشاشة.
أداء DisplayPort وHDMI
يدعم الجهاز إشارات مرتفعة الدقة ومعدل التحديث عبر مدخلي DisplayPort وHDMI، مع اختلاف الحدود القصوى بحسب نوع الاتصال وتوافق الشاشة وبطاقة الرسوميات والكابلات.
| الدقة | DisplayPort – الحد الأقصى | HDMI – الحد الأقصى | الأداء العملي الشائع وفق المصنّع |
|---|---|---|---|
| 1920×1080 | حتى 500Hz | حتى 550Hz | نحو 500Hz |
| 2560×1440 | حتى 320Hz | حتى 360Hz | نحو 320Hz |
| 3840×2160 | حتى 144Hz | حتى 160Hz | نحو 144Hz |
قد تقتصر بعض الشاشات عند استخدام DisplayPort على 1080p بمعدل 480Hz أو 1440p بمعدل 240Hz أو 4K بمعدل 120Hz. تعتمد النتيجة النهائية على توافق جميع أجزاء التجهيز.
توافق مع بطاقات الرسوميات والأجهزة الحديثة
يدعم DC505 أجهزة الكمبيوتر المكتبية والمحمولة وبطاقات الرسوميات الحديثة والشاشات المخصصة للألعاب والعمل الاحترافي. ووفق بيانات المصنّع، يوفر توافقًا محسنًا مع بطاقات NVIDIA RTX 50 Series، بينما قد تتطلب بعض بطاقات RTX 5070 Ti أو الفئات الأعلى وبعض أجهزة الكمبيوتر المحمولة الحديثة اختيار وضع 12G×4 لتحقيق التوافق المطلوب.
بطاقة التقاط فيديو مدمجة
يتضمن DC505 بطاقة التقاط فيديو مدمجة، ما يقلل الحاجة إلى شراء بطاقة التقاط منفصلة في العديد من الاستخدامات.
| خاصية الالتقاط | التفاصيل |
|---|---|
| أعلى دقة التقاط | 1920×1080 |
| أعلى معدل التقاط | 60Hz |
| الصوت | التقاط متزامن للصوت والفيديو |
| أوضاع الالتقاط | المصدر مباشرة أو خرج الدمج |
| الاستخدام المتزامن | التقاط وتسجيل أو بث أثناء تشغيل الدمج |
يمكن استخدام وظيفة الالتقاط في البث المباشر، وصناعة المحتوى، وOBS، وتسجيل العروض، والتجهيزات الاحترافية.
إدارة وحقن بيانات EDID
يقدم DC505 أدوات متقدمة لإدارة بيانات EDID بهدف تحسين التوافق بين مصادر الإشارة والشاشات والتجهيزات المتخصصة. ويمكن قراءة ملفات EDID المتوافقة وتعديلها وكتابتها بحسب متطلبات بيئة العمل.
- معرّف الشاشة Display ID
- الرقم التسلسلي
- اسم الشاشة
- معلومات الطراز
- معلومات الشركة المصنعة
- معلمات EDID الأخرى المتوافقة
أوضاع EDID
| الوضع | الوظيفة | الاستخدام المناسب |
|---|---|---|
| Mode A | EDID بتوقيت متكيف يضبط معلمات الإشارة تلقائيًا | تحسين التوافق والتشغيل المباشر |
| Mode B | استخدام بيانات EDID الأصلية للشاشة | المحافظة على خصائص الشاشة الأصلية |
| Mode C | تحميل وتعديل وكتابة EDID مخصص | البيئات الاحترافية والتوافق المتخصص |
الاستخدامات المقترحة لإدارة EDID
- تحسين التوافق بين الشاشة ومصدر الإشارة
- دمج الأجهزة الصناعية
- أنظمة التصوير الطبي
- اختبار الإشارات والتحقق منها
- محاكاة خصائص شاشة مخصصة
- تجهيزات الصوت والصورة الاحترافية
مهم: يجب استخدام أدوات تعديل EDID ضمن التطبيقات المصرح بها، مع الاحتفاظ بنسخة من البيانات الأصلية قبل إجراء أي تعديل.
الأجهزة المدعومة
- أجهزة الكمبيوتر المكتبية
- أجهزة الكمبيوتر المحمولة
- الكاميرات الصناعية
- أجهزة العرض اللاسلكي
- المجاهر الرقمية
- تجهيزات التصوير الطبي
- الشاشات الاحترافية وشاشات الألعاب المتوافقة
أبرز تطويرات DC505 مقارنة بـDC500
- بطاقة التقاط فيديو مدمجة
- التقاط متزامن للصوت والفيديو
- الالتقاط أثناء تشغيل دمج الفيديو
- حقن بيانات EDID
- قراءة وتعديل وكتابة EDID
- توافق أوسع مع الأجهزة الحديثة
- دعم أكبر للتطبيقات الصناعية والاحترافية
المواصفات التقنية
| المواصفة | التفاصيل |
|---|---|
| نوع المنتج | جهاز دمج والتقاط وإدارة إشارات الفيديو |
| أعلى إشارة DisplayPort | 4K عند 144Hz |
| أعلى إشارة HDMI | 4K عند 160Hz |
| أعلى التقاط فيديو | 1080p عند 60Hz |
| التقاط الصوت | مدعوم بالتزامن مع الفيديو |
| إدارة EDID | قراءة وحقن وتعديل وكتابة |
| أوضاع EDID | Mode A وMode B وMode C |
| الاستخدام | دمج فيديو، بث، تسجيل، اختبارات وتوافق شاشات |
| Firmware | غير متضمن نهائيًا |
الـFirmware والدعم البرمجي
هذا المنتج عبارة عن جهاز عتادي فقط، ولا يتضمن أي Firmware أو برامج مخصصة للألعاب، كما لا يشمل خدمات برمجية أو تحديثات Firmware.
تنبيه
يتحمل المستخدم مسؤولية استخدامه بما يتوافق مع الأنظمة واللوائح المعمول بها.
